Линейный резиновый подшипник защищает мосты от землетрясений

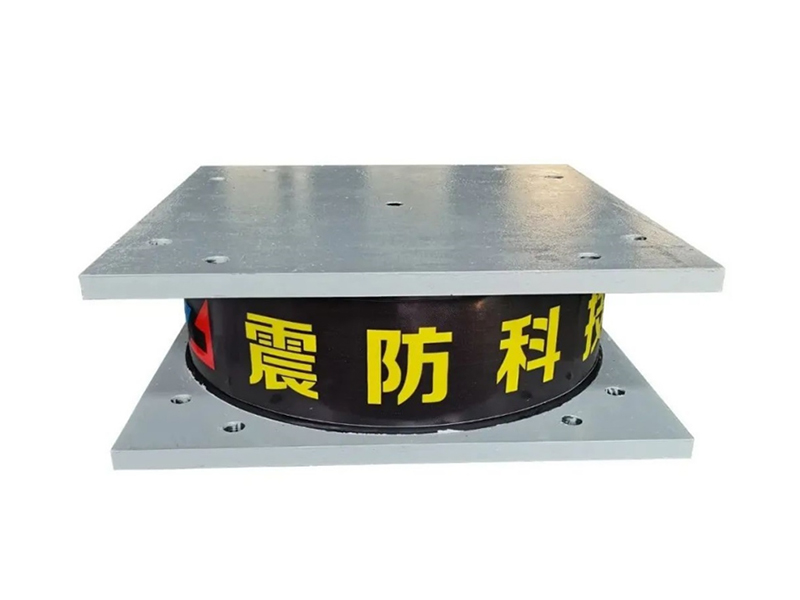

Линейный резиновый подшипник представляет собой специализированное устройство сейсмической защиты, которое позволяет мостам и зданиям перемещаться горизонтально, выдерживая при этом тяжелые вертикальные нагрузки. В отличие от традиционных фиксированных подшипников, которые противостоят любому движению, линейный резиновый подшипник обеспечивает контролируемое скольжение или деформацию во время землетрясений и изменений температуры, снижая нагрузку на конструкцию.

Базовая конструкция линейного резинового подшипника состоит из слоев натурального каучука, соединенных тонкими стальными пластинами. Эта ламинированная конструкция создает блок, гибкий в горизонтальном направлении, но жесткий в вертикальном. Когда земля движется во время землетрясения, подшипник позволяет настилу моста или полу здания смещаться в сторону, поглощая сейсмическую энергию. После прекращения тряски эластичность резины возвращает конструкцию в исходное положение.

Способность этого подшипника к линейному движению обусловлена ​​его низкой горизонтальной жесткостью. В нормальных условиях подшипник выдерживает вес конструкции без заметного перемещения. Когда изменения температуры приводят к расширению или сжатию моста, подшипник справляется с этим медленным движением, не создавая напряжения. Во время землетрясения подшипник допускает более крупные и быстрые движения, рассеивая энергию за счет внутреннего трения резины. Такое сочетание функций делает линейный резиновый подшипник эффективным для многих сейсмических применений.

Стальные прокладки внутри линейного резинового подшипника служат важной цели. Сама по себе резина выпирала вбок под тяжестью, как толстый ластик, зажатый между пальцами. Тонкие стальные пластины ограничивают это выпучивание, позволяя подшипнику выдерживать вертикальные нагрузки, во много раз превышающие те, которые может выдержать одна резина. Сталь также повышает устойчивость подшипника к опрокидывающим силам при сильной тряске. Количество и толщина резиновых слоев и стальных прокладок выбираются исходя из требуемой вертикальной нагрузки и горизонтальной гибкости.

Свинцовый резиновый подшипник представляет собой распространенную разновидность линейного резинового подшипника. Свинцовая заглушка, вставленная в центр резино-стальной сборки, обеспечивает дополнительное поглощение энергии. Когда подшипник перемещается горизонтально во время землетрясения, свинцовая пробка пластически деформируется, преобразуя сейсмическую энергию в тепло. Это дополнительное демпфирование уменьшает движение конструкции, обеспечивая дополнительную защиту. Подшипники из свинцовой резины часто используются в регионах со средней и высокой сейсмичностью, где требуется большее рассеивание энергии.

Установка линейного резинового подшипника происходит при строительстве или реконструкции. В новых мостах подшипники размещаются наверху каждой опоры перед заливкой настила моста. Для существующих конструкций модернизация предполагает небольшой подъем конструкции, удаление старых подшипников и установку на их место линейных резиновых подшипников. Этот процесс требует тщательного планирования и специального оборудования, но его можно выполнить без сноса конструкции. Для правильной работы подшипники должны быть установлены ровно и вертикально.

Для регионов, подверженных землетрясениям, линейный резиновый подшипник предлагает практический метод защиты инфраструктуры. Он не требует внешнего источника питания, движущихся частей, требующих смазки, и требует небольшого обслуживания. Когда земля дрожит, подшипник бесшумно выполняет свою работу, поглощая энергию, которая в противном случае могла бы повредить колонны, балки и соединения. От автодорожных мостов до больничных зданий — линейные резиновые подшипники спасают жизни и сокращают затраты на ремонт после сейсмических явлений.
