Свинцово-резиновый подшипник поглощает энергию землетрясений

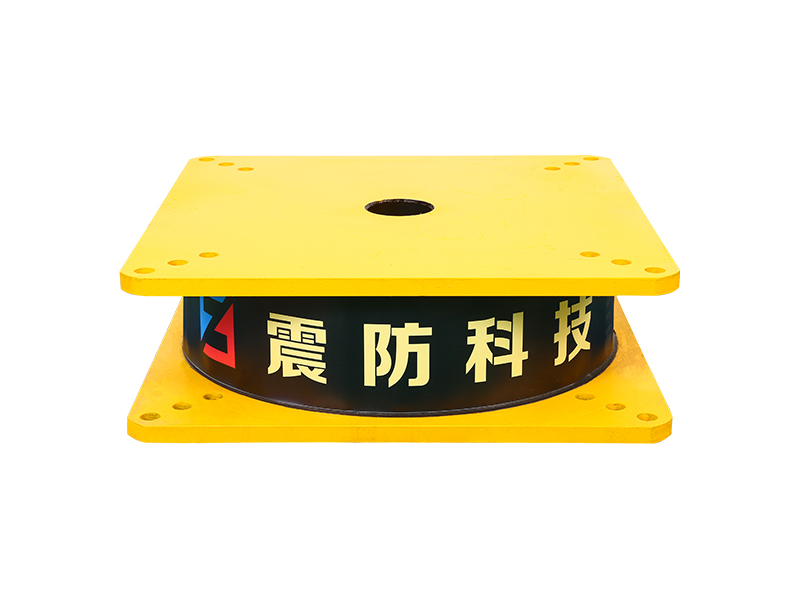

Свинцово-резиновый подшипник представляет собой устройство сейсмической защиты, используемое в мостах и зданиях, предназначенное для поглощения энергии землетрясения и уменьшения движения, передаваемого на конструкцию выше. Эти подшипники располагаются между колонной и несущей конструкцией, действуя как гибкая подушка, позволяющая контролировать движение во время сотрясений грунта.

Конструкция свинцово-резинового подшипника относительно проста, но тщательно спроектирована. Слои натурального каучука и тонких стальных пластин соединяются вместе в чередующуюся стопку. Этот процесс создает блок, способный выдерживать тяжелые вертикальные нагрузки, допуская при этом горизонтальное перемещение. Свинцовая заглушка, вставленная в центр резино-стальной сборки, обеспечивает функцию поглощения энергии. Когда земля движется во время землетрясения, свинцовая пробка пластически деформируется, преобразуя сейсмическую энергию в тепло.

Резиновые слои в подшипнике из свинцовой резины обеспечивают гибкость. В нормальных условиях подшипник выдерживает вес настила моста или пола здания без значительных перемещений. Во время незначительной сейсмической активности или сильного ветра резина допускает небольшое горизонтальное смещение, прежде чем вернуться в исходное положение, подобно тому, как подвеска автомобиля поглощает неровности дороги. Это свойство самоцентрирования означает, что структура возвращается в исходное положение после прекращения тряски.

Свинцовая вилка служит основным рассеивателем энергии. Свинец обладает свойством, позволяющим ему деформироваться без растрескивания и потери прочности, что делает его подходящим для этого применения. Когда подшипник перемещается вбок во время землетрясения, свинцовая пробка вынуждена неоднократно растягиваться и сжиматься. Каждый цикл движения поглощает энергию, уменьшая количество тряски, передаваемой вверх. После землетрясения свинцовая пробка сохраняет свою первоначальную форму и остается готовой к будущим событиям.

Стальные прокладки внутри свинцово-резинового подшипника играют важную роль. Сама по себе резина выпирала вбок под тяжестью, как толстый ластик, зажатый между пальцами. Тонкие стальные пластины ограничивают это выпучивание, позволяя подшипнику выдерживать вертикальные нагрузки, во много раз превышающие те, которые может выдержать одна резина. Сталь также повышает устойчивость подшипника к опрокидывающим силам во время сильной тряски.

Установка свинцово-резиновых подшипников происходит во время строительства или реконструкции. В новых мостах подшипники размещаются наверху каждой опоры перед заливкой или укладкой настила моста. Модернизация существующих конструкций включает в себя небольшой подъем конструкции, удаление старых подшипников или фиксированных опор и установку на их место свинцовых резиновых подшипников. Этот процесс требует тщательного планирования и специального оборудования, но его можно выполнить без сноса конструкции.

Размер свинцового резинового подшипника зависит от нагрузки, которую он должен выдерживать, и ожидаемого движения грунта. Опора небольшого автомобильного моста может иметь диаметр несколько сотен миллиметров и выдерживать нагрузку в несколько сотен тонн. Опора большого здания или крупного автодорожного моста может иметь диаметр более метра и выдерживать тысячи тонн. Инженеры рассчитывают необходимый размер, исходя из веса конструкции, состояния почвы на участке и ожидаемой интенсивности землетрясения.

Для регионов, подверженных землетрясениям, свинцовый резиновый подшипник предлагает практический метод защиты инфраструктуры. Он не требует внешнего источника питания, движущихся частей, требующих смазки, а также никакого обслуживания, кроме периодических проверок. Когда земля трясется, подшипник бесшумно выполняет свою работу, поглощая энергию, которая в противном случае могла бы повредить колонны, балки и соединения.
